Descripción
Para líquidos

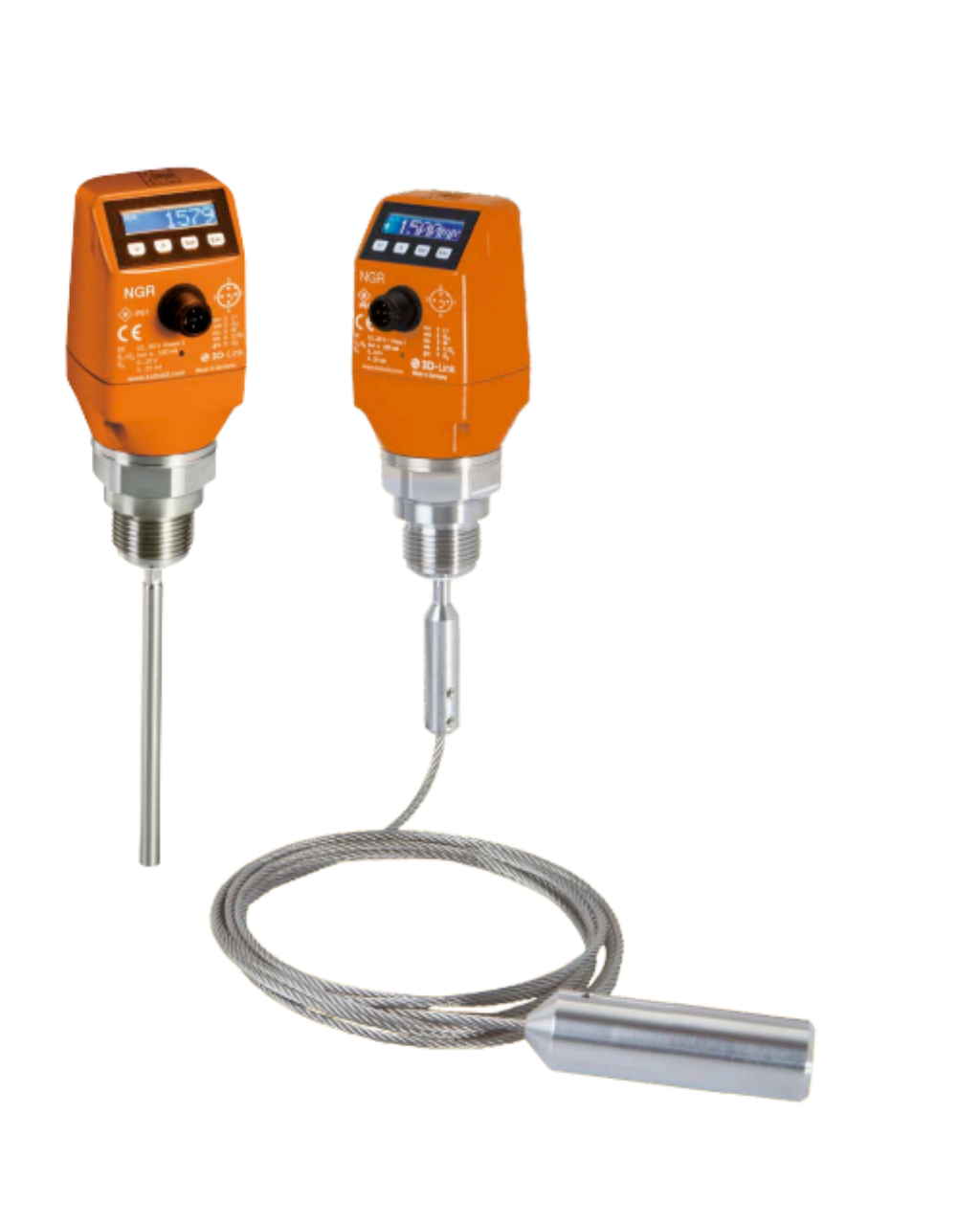

El NGR es un sensor de nivel que utiliza tecnología TDR (reflectometría en el dominio del tiempo), por lo que puede utilizarse en líquidos a base de aceite y agua sin necesidad de calibración. El radar guiado del NGR emplea tecnología de detección de tiempo de fuga (TDL) para medir pulsos electromagnéticos. La diferencia de tiempo entre el pulso emitido y el reflejado se utiliza para calcular el nivel, tanto como valor continuo (salida analógica) como punto de conmutación ajustable (salida de conmutación).
Gracias a su sonda flexible, que puede cambiarse o cortarse, el sensor se integra rápidamente en cualquier aplicación. El NGR funciona en líquidos que forman depósitos y espuma. Su configuración intuitiva, mediante cuatro botones y una pantalla, garantiza una adaptación rápida y sencilla a la aplicación.
Sus ventajas
Sin piezas mecánicas móviles. Monoprobador cortable e intercambiable manualmente con longitudes de 200 mm a 2000 mm. Cable de acero también cortable e intercambiable manualmente con longitudes de 1000 mm a 4000 mm Inmune a la formación de depósitos Temperatura de procesamiento de hasta 100 °C; Presión de proceso de hasta 10 bar. Áreas inactivas reducidas, ideal para recipientes pequeños. Medición precisa, incluso con cambio de tipo de líquido 3 en 1: pantalla combinada, salida analógica (según NAMUR NE 43) y salida binaria. Alto grado de protección IP 67, carcasa giratoria. Diseño robusto que aumenta la vida útil. Gran flexibilidad gracias a la sonda mono y la sonda de hilo, que se pueden cortar e intercambiar. Ahorro de costes gracias a las múltiples señales de salida: un solo sistema para detección y monitorización continua del nivel. Ahorro de tiempo y costes gracias al bajo mantenimiento y la rápida puesta en marcha. No requiere calibración ni recalibración para la puesta en marcha, lo que ahorra tiempo y costes. La carcasa compacta y giratoria garantiza una instalación flexible. Sin interferencias cuando se montan varios sensores juntos. La tecnología avanzada permite la medición sin ajustes de líquidos a base de aceite y agua. Versión coaxial para depósitos de plástico o DK ≥1,8
Rango de medida: Varilla/Tubo coaxial, hasta 2 m Cable Inox, hasta 4 m Conexiones:G ¾, ¾" NPT macho Tecnología:TDR Material:acero inoxidable, PTFE Rango de presión:-1 ... +10 bar Rango de temperatura:-20 ... +100ºC Precisión:±5 mm Tensión de alimentación:12 - 30 VCC, 2 hilos Salida:4 - 20 mA, 0-10 V, salida de conmutación 1x PNP, 3x PNP/NPN
